Приказы

  • Приказ Минкомсвязи России от 26.02.2018 № 86 «Об утверждении Правил применения оборудования систем коммутации, включая программное обеспечение, обеспечивающего выполнение установленных действий при проведении оперативно-розыскных мероприятий. Часть IV. Правила применения оборудования систем коммутации, включая программное обеспечение и технические средства накопления голосовой информации, обеспечивающего выполнение установленных действий при проведении оперативно-розыскных мероприятий».

Описание

Комплекс Якорь-TTR-ТФ предназначен для сбора и хранения голосовой информации на сети связи, использующей в основе протокол TETRA, по Приказу № 86, в том числе информацию, передаваемую абонентами при заказе и отмене ДВО. Входит в состав оборудования «НЕОС» для реализации требований «Пакета Яровой» на сетях Операторов связи. Хранит голосовую информацию и сообщения в течение 6 месяцев.

Подключается к сети оператора различными способами:

  • через mirroring-port на коммутаторе;
  • через оптические сплиттеры, которые устанавливаются в разрыв оптических каналов связи;
  • через съёмники потоков Е1.

От точек съёма трафик через сеть передачи данных попадает на сервер обработки голосовой информации. Сервер настроен в соответствии с подаваемой на него нагрузкой и хранит информацию о конфигурации сигнальных линков, соответствии CIC транкгрупп сети ОКС № 7 и физических TSL потоков Е1 на сети Оператора.

На основании перехваченной информации из сигнальных каналов и конфигурации сигнальных линков Якорь-TTR-ТФ привязывает статистическую информацию о вызове к содержимому вызова, которое передается в конкретном разговорном канале или в RTP-сессии.

Перехваченные записи и контент перемещаются в систему хранения данных, где хранятся 6 месяцев.

Связаться с техподдержкой: support@neo-s.ru

Узнать стоимость ПО: sales@neo-s.ru

Заказать

Возможности

  • Подключение к каналам связи STM-1/Е1/Ethernet 1GbE и 10 GbE в пассивном режиме.
  • Обработка сигнальной и голосовой информации, передаваемой по каналам связи.
  • Разбор протоколов сигнализации TETRA, SIP/SIP-T/SIP-I, H.323, ОКС-7, EDSS-1, QSIG, TN1R6, CAS2.
  • Декодирование речевого трафика RTP, сжатого речевыми кодеками G.711 (a-law и µ-law), G.729, G.722, G.723, G.726, AMR, AMR-WB.
  • Запись вызовов и сохранение их в СХД.
  • Предоставление доступа к сохраненных вызовам и статистической информации со стороны ПУ ОРМ в соответствии с требованиями приказа Минкомсвязи № 86 от 26.02.2018.
  • Обработка сигнальной информации и формирование записей об использовании дополнительных видов обслуживания (ДВО).
  • Запись и сохранение в СХД обмена короткими сообщениями между абонентами.
  • Обработка DTMF-сигналов.
  • Возможность управления с помощью интерфейса командной строки.
  • Возможность сопряжения со стандартными средствами мониторинга (например Zabbix).
  • Перехват и анализ трафика TETRA.

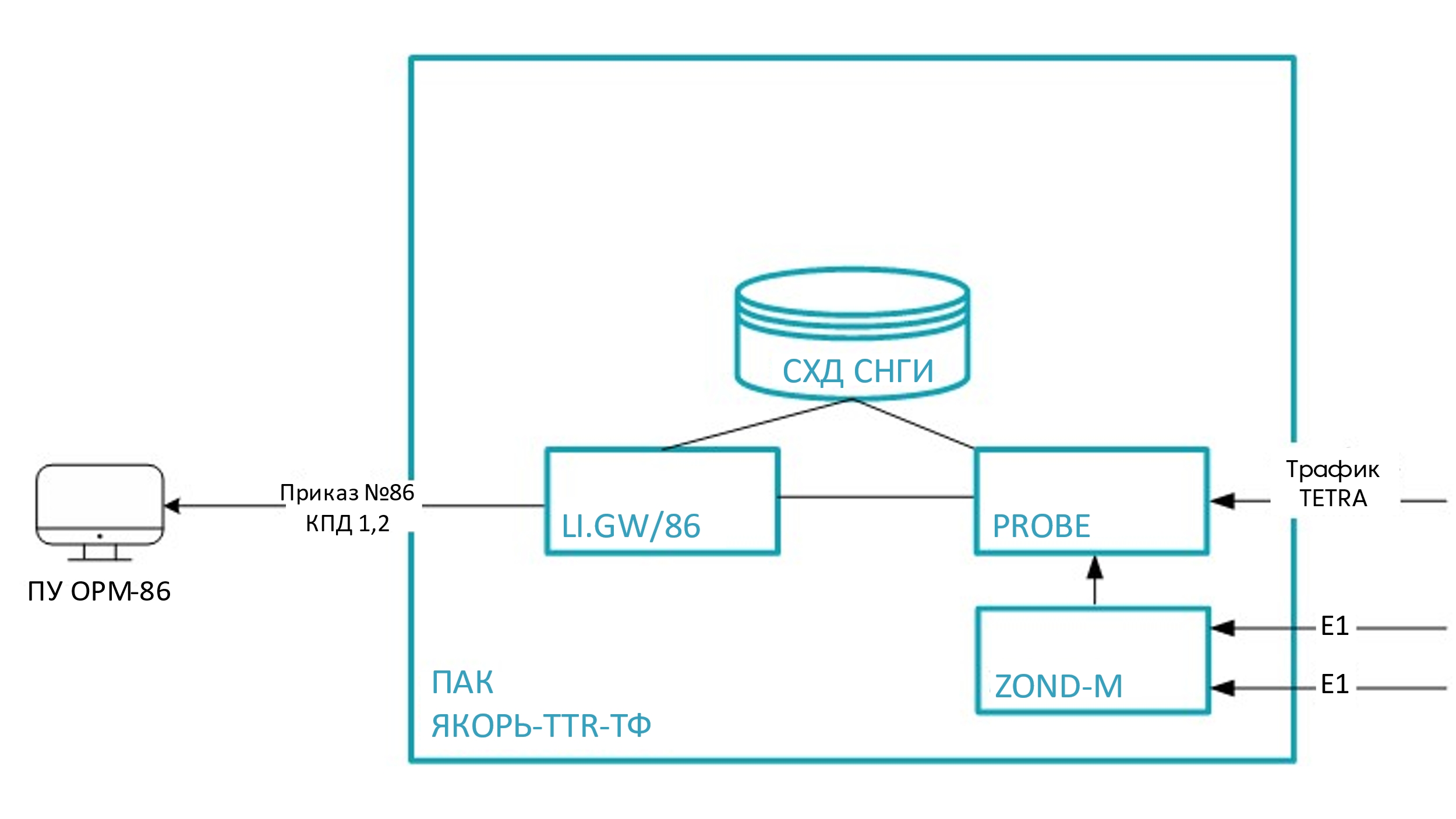

Схема работы

#

Технические характеристики

Блок репитеров ZOND-M

#
Функциональность
Пассивный перехват данных, передаваемых по потоку Е1 или STM-1; Трансляция перехваченных данных на PROBE для разбора сигнализации и записи голоса.
Тип подключения к TDM-сети
E1 — пассивный, высокоомный; STM-1 — через сплиттер.
Тип перехватываемых интерфейсов
E1 STM-1
Интерфейс в сторону съёмника
GE 10GE
Количество обрабатываемых потоков Е1
До 120 Е1 До 7 STM-1
Способ взаимодействия с сервером
TCP/IP
Управление
Через сервер
Высота
3U

Корзина с платами ZOND

Функциональность
Пассивный перехват данных, передаваемых по потоку Е1; Трансляция перехваченных данных на плату Consul для разбора сигнализации.
Тип подключения к TDM-сети
Пассивный, высокоомный
Тип перехватываемых интерфейсов
E1
Количество обрабатываемых потоков Е1
До 80 Е1
Способ взаимодействия с сервером
Е1
Высота
3U

Корзина с платами Consul

Функциональность
Получение данных от плат ZOND по simplex E1; Трансляция перехваченных данных на PROBE для разбора сигнализации и записи голоса.
Тип подключения к TDM-сети
E1, через плату ZOND
Тип перехватываемых интерфейсов
E1
Интерфейс в сторону съёмника
FE
Количество обрабатываемых потоков Е1
До 56 Е1
Способ взаимодействия с сервером
TCP/IP
Управление
Через сервер
Высота
7U

Сервер PROBE

Функциональность
Разбор данных, поступающих от репитеров Формирование CDR по вызовам и сообщениям сигнализации
Поддерживаемые протоколы сигнализации
TETRA SS7 (ISUP, MAP, CAP) EDSS-1 SIP 2ВСК (CAS) H323 QSIG DIAMETER
Интерфейс в сторону СХД СНГИ
1GE/10GE
Способ взаимодействия с корзинами репитеров
Ethernet
Управление
Telnet, SSH, FTP
Высота
1U
